油烟净化设备原理介绍

发表时间:2019-04-02 11:06作者:环吉鸥

  一、一级油烟净化设备

  1、机械过滤器

  常见形式:金属滤网、金属折流板。

  基本原理:利用惯性,将油烟颗粒撞击在丝网或折流板上,与气体得以分离。

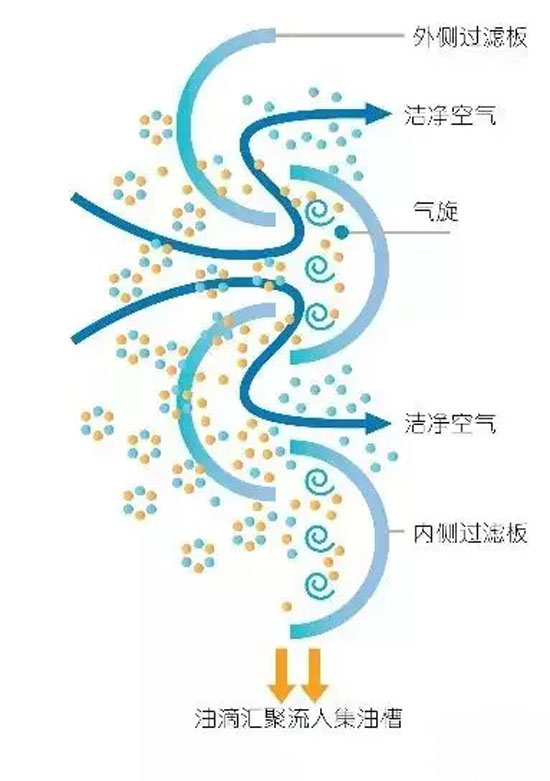

  机械过滤器原理示意图

  2、旋网过滤器

  常见类型:金属辐条组成圆形网盘,在电机驱动下高速旋转。

  基本原理:利用惯性与旋网拦截,将油烟颗粒撞击在辐条上,与气体得以分离。




旋网过滤器原理示意图

  3、运水烟罩

  常见形式:排烟罩设置雾化喷淋系统。

  基本原理:喷淋式洗涤。通过与水雾接触,油烟颗粒被水滴携带,与气体得以分离。

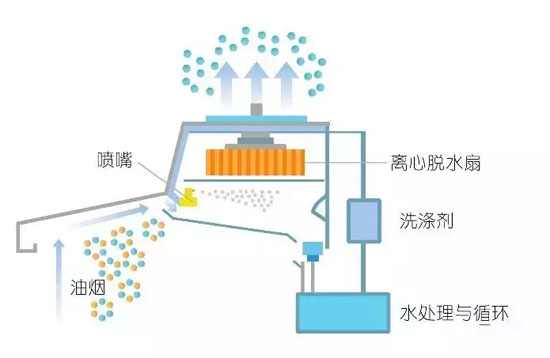

运水烟罩原理示意图

  4、吸收式油烟净化烟罩

  常见形式:排烟罩设置喷淋塔板系统。

  基本原理:喷淋塔板式洗涤。通过与喷淋液多次强化接触,油烟颗粒被液体携带,与气体得以分离。

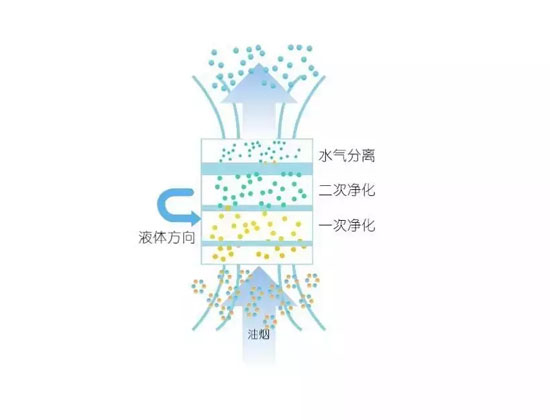

  吸收式油烟净化烟罩原理示意图


  5、紫外光解器

  常见形式:紫外灯管排架。

  基本原理:利用紫外线(UVC)产生的臭氧等物质的强氧化性,氧化分解油烟等气态污染物,并通过长时间照射,矿化油脂等有机物。

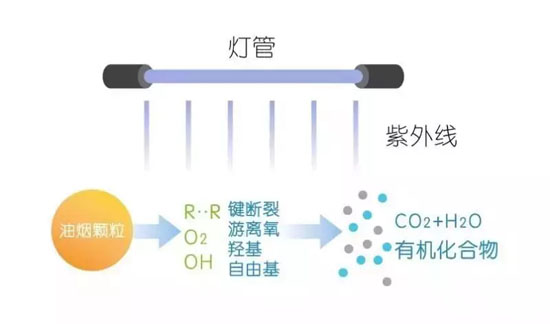

  紫外光解原理图


  二、二级油烟净化设备

  1、静电式油烟净化设备

  常见形式:由预过滤器、荷电器、收集器组成。

  基本原理:利用高压放电形成电场,使油烟颗粒荷电,并收集于极板上。

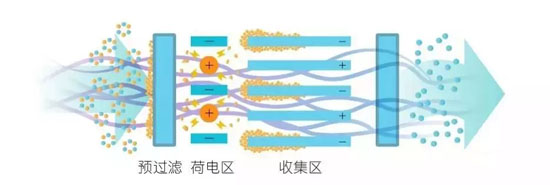

  静电式油烟净化设备原理图


  2、湿式油烟净化设备

  常见形式:喷淋式填料或塔板洗涤塔。

  基本原理:通过与喷淋液多次强化接触,油烟颗粒被液体携带,与气体得以分离。

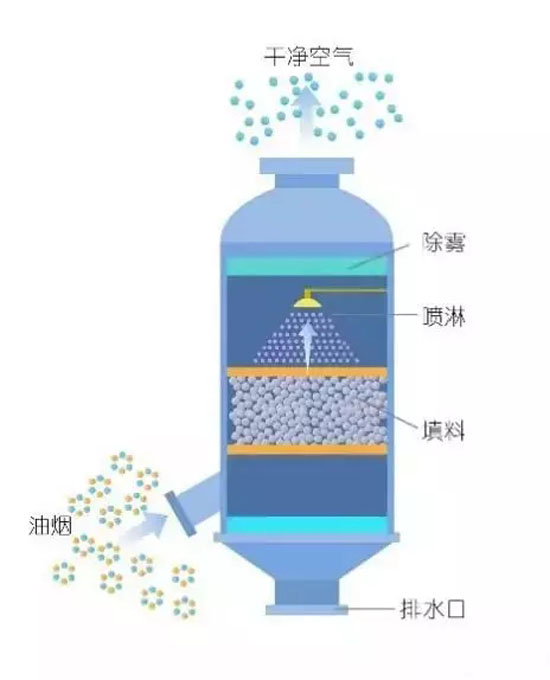

  湿式油烟净化设备结构示意图


  三、除味设备

  1、物理吸附器与化学吸附器

  常见形式:活性炭吸附器。

  基本原理:物理吸附器和化学吸附器是利用吸附介质巨大的毛细孔表面积,通过物理吸附或化学反应将气体污染物吸附在内表面,使气味物质得以分离。

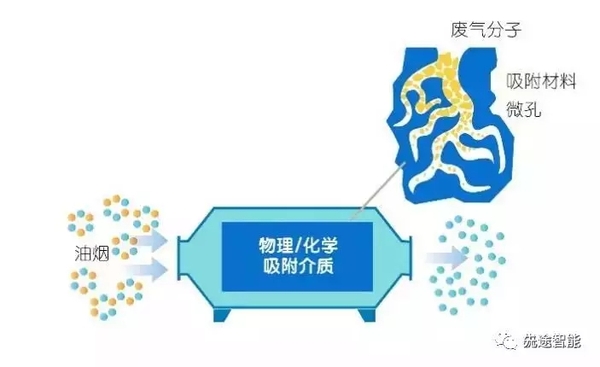

  物理吸附器原理示意图


  2、紫外光解器

  常见形式:紫外灯管排架。

  基本原理:利用紫外线(UVC)产生的臭氧等物质的强氧化性,氧化分解油烟等气态污染物,并通过长时间照射,矿化油脂等固态有机物。
